Installationsschema för skorstenskåpan - förklaring
Fråga
- Information från skorstenshuvens diagram?
- Vad betyder allt i installationsschemat?
- Vilka är installationskraven för köksfläkten?
Gäller
- Köksfläktar med skorsten
Lösning
Om du har några tvivel om vad specifika storlekar eller indikationer på installationsschemat för skorstenskåpan betyder, hittar du svaren nedan.
Viktig! Installationsschemat nedan tjänar som ett exempel. Om du vill kontrollera vilka krav en specifik skorstenshuvmodell har, kontrollera installationsschemat för denna specifika modell.

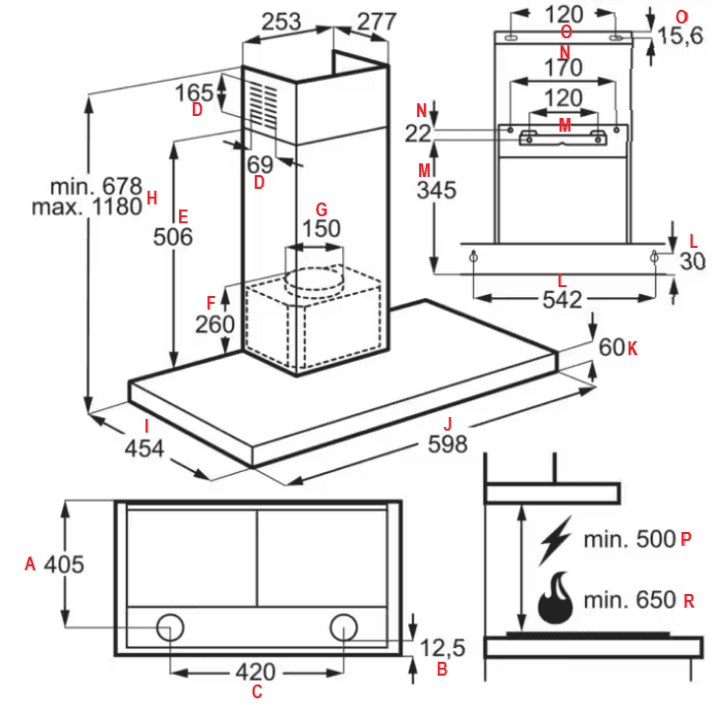

Legend:
A - avstånd från mitten av lamporna till den bakre listen på köksfläktens bas
B - avståndet mellan lampornas mitt och frontlisten på köksfläktens bas
C - avstånd mellan lampornas mittpunkter
D - dimensioner på ventilationsgallret i ventilationskanalens lock
E - höjden på den fasta delen av ventilationskanalens lock
F - höjden på den inre delen av köksfläkten (med motorn)
G - diameter på ventilationskanalens utlopp
H - höjdspannet på ventilationskanalen
I - djupet på köksfläktens bas
J - bredden på köksfläktens bas
K - höjden på köksfläktens bas
L - avståndet mellan nedre fästpunkter
M - avstånd mellan de mellersta (nedre) fästpunkter
N - avstånd mellan de mellersta (högre) fästpunkter
O - avstånd mellan de övre fästpunkter
P - krav på minsta avstånd mellan köksfläkten och highlighthäll eller induktionshäll
R - krav på minsta avstånd mellan köksfläkten och gashäll/gasspis
Var kan jag hitta installationsschemat? |
|
Kom ihåg! Om du vill installera en fläkt i recirkulationsläge måste du installera ett kolfilter i den. Du hittar kolfilter till din köksfläkt i . Ha din PNC (Prod. No) redo att söka efter en matchande del.
Viss information från installationsschemat kommer att förtydligas i enhetens användarmanual, som kan laddas ner på och i installationsmanualen som du får med produkten.
För ett exempel på installationsguiden, se videon:
